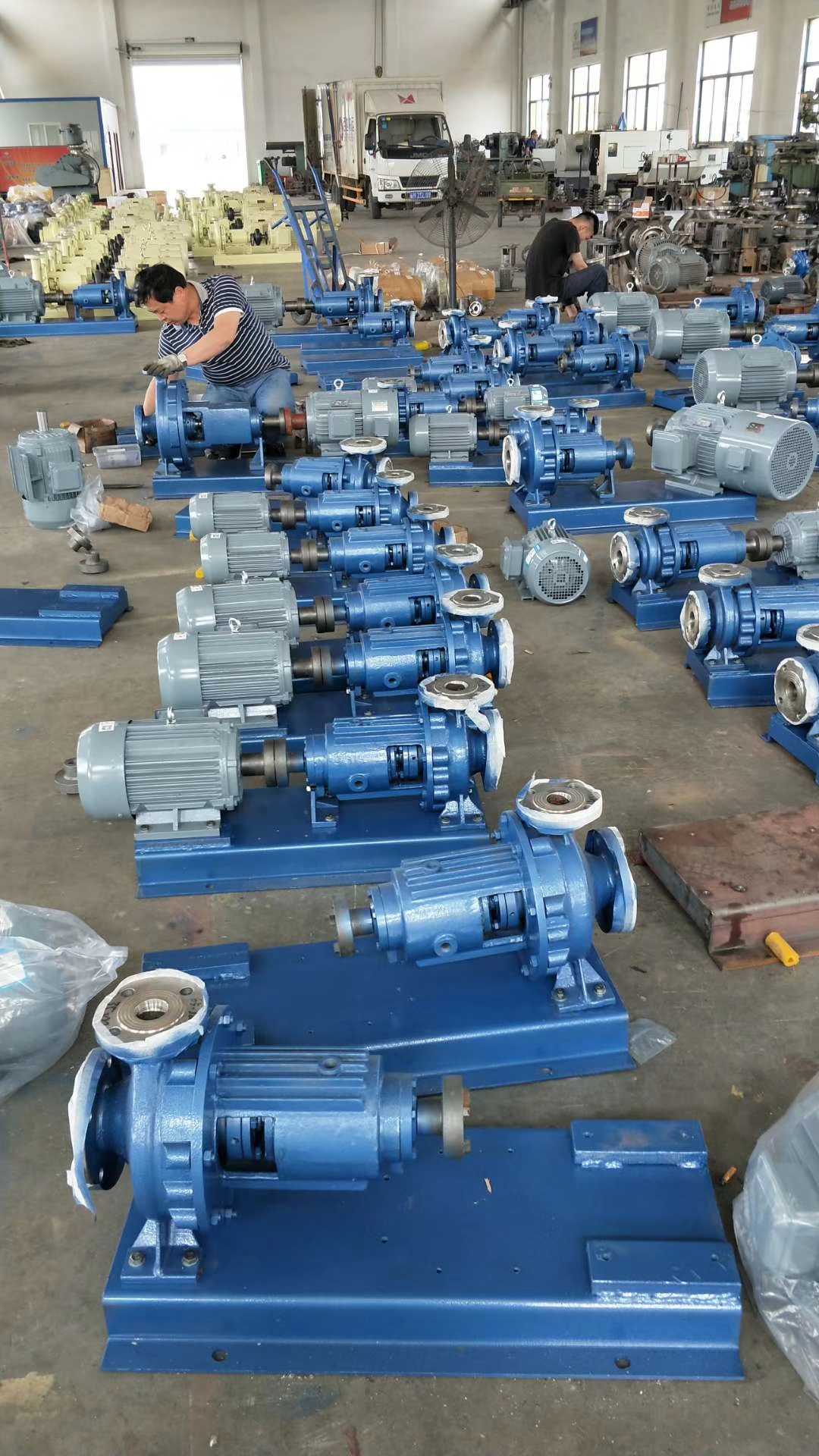

車間照片

概述

TNIH型單級單吸懸臂式化工離心泵是取代IH型耐腐蝕離心泵的節能、換代產品，該產品廣泛用于化工、石油、冶金、造紙、食品、制藥、合成纖維等工業部門，用來輸送腐蝕性的或不允許污染的粘度類似水的液體。泵的進口壓力不允許超過0.3MPa。

TNIH型泵輸送介質的溫度一般為－20℃～120℃，必要時采取適當的冷卻措施，可輸送更高溫度的液體。

結構說明

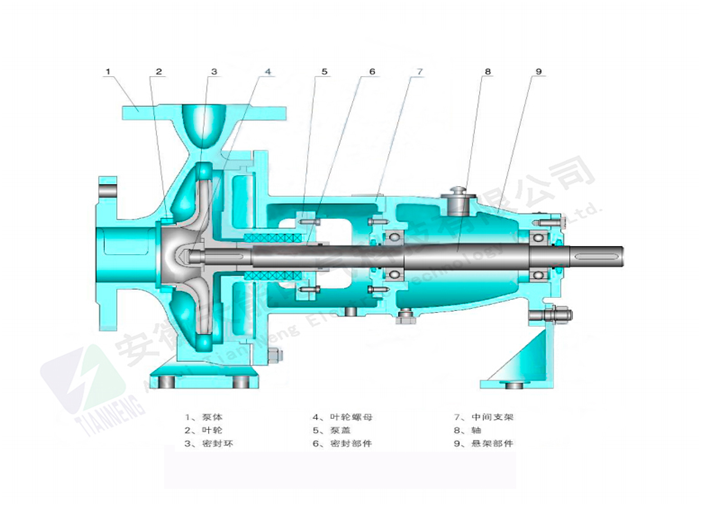

TNIH型化工泵主要零件有泵體、葉輪、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸和懸架等。

泵的結構特點是：泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接，把泵蓋夾緊在中間。泵體是軸向吸入、徑向排出、底腳支承式，可直接固定在底座上。懸架部件通過止口固定在中間支架上，并用懸架支架支撐在底座上。檢修時可以不拆卸進出口聯接管路、泵體和電機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件進行檢修。

軸封有單端面和機雙端面械密封等多種形式，可根據輸送介質的性質和生產工藝的要求進行選定。

泵通過加長聯軸器與電機聯接，從驅動端看，泵為順時針方向旋轉。

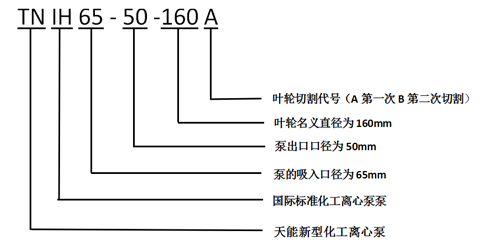

型號說明

性能參數：

規格泵型號	流量	揚程	轉速		電機功率
規格泵型號	m3/h	m	R/min	kw
TNIH50-32-125	12.5	20	2900		3
TNIH50-32J-125	6.3	5.0	1450		0.55
TNIH50-32-125A	11.3	16.4	2900		2.2
TNIH50-32J-125A	5.7	4.1	1450		0.55
TNIH50-32-160	12.5	32	2900		3
TNIH50-32J-160	6.3	8	1450		0.55
TNIH50-32-160A	11.3	26.4	2900		3
TNIH50-32J-160A	5.7	6.6	1450		0.55
TNIH50-32-200	12.5	50	2900		5.5
TNIH50-32J-200	6.3	12.5	1450		1.1
TNIH50-32-200A	11.7	43.7	2900		5.5
TNIH50-32J-200AI	5.7	10.3	2900		5.5
TNIH50-32-200B	11	38.7	2900		4
TNIH50-32-250	12.5	80	2900		11
TNIH50-32J-250	6.3	20	2900		2.2
TNIH50-32-250A	11.7	70	2900		11
TNIH50-32J-250A	5.9	17.5	1450		1.5
TNIH50-32-250B	11	62	2900		7.5

TNIH50-32J-250	5.5	15.5	1450	1.5
TNIH65-50-125	25	20	2900	3
TNIH65-50J-125	12.5	5	1450	0.55
TNIH65-50-125A	22.7	16.5	2900	3
TNIH65-50J-125A	11.3	4.1	1450	0.55
TNIH65-50-160	25	32	2900	5.5
TNIH65-50J-160	12.5	8.0	1450	0.75
TNIH65-50-160A	22.7	26.5	2900	4
TNIH65-50J-160A	11.3	6.6	1450	0.75
TNIH65-40-200	25	50	2900	11
TNIH65-40J-200	12.5	12.5	1450	1.5
TNIH65-40-200A	23.4	43.7	2900	7.5
TNIH65-40J-200A	11.7	10.9	1450	1.1
TNIH65-40-200B	22	38.7	2900	7.5
TNIH65-40J-200B	11.0	9.7	1450	1.1
TNIH65-40-250	25	80	2900	15
TNIH65-40J-250	12.5	20	1450	3
TNIH65-40-250A	23.4	70	2900	15
TNIH65-40J-250A	11.7	17.5	1450	2.2
TNIH65-40-250B	22	61.8	2900	11
TNIH65-40J-250B	11	15.5	1450	2.2
TNIH65-40-315	25	125	2900	30
TNIH65-40J-315	12.5	32	1450	5.5

TNIH65-40-315A	23.4	109.5	2900	30
TNIH65-40J315A	11.7	28	1450	4
TNIH65-40-315B	22	96.5	2900	22
TNIH65-40J-315B	11	24.1	1450	4
TNIH80-65-125	50	20	2900	5.5
TNIH80-65J-125	25	5.0	1450	0.75
TNIH80-65-125A	45.3	16.5	2900	4
TNIH80-65J-125A	22.6	4.2	1450	0.55
TNIH80-65-160	50	32	2900	11
TNIH80-65J-160	25	8	1450	1.5
TNIH80-65-160A	45.4	26.4	2900	7.5
TNIH80-65J-160A	22.7	6.6	1450	1.1
TNIH80-50-200	50	50	2900	15
TNIH80-50J-200	25	12.5	1450	2.2
TNIH80-50-200A	46.8	43.7	2900	11
TNIH80-50J-200A	23.4	10.9	1450	1.5
TNIH80-50-200B	44	38.7	2900	11
TNIH80-50J-200	22	9.7	1450	1.5
TNIH80-50-250	50	80	2900	30
TNIH80-50J-250	25	20	1450	4
TNIH80-50-250A	46.8	70	2900	22
TNIH80-50J-250A	23.4	17.5	1450	4
TNIH80-50-250B	44	62	2900	18.5
TNIH80-50J-250B	22	15.6	1450	3

TNIH80-50-315	50	125	2900	45
TNIH80-50J-315	25	32	1450	7.5
TNIH80-50-315A	46.8	110	2900	37
TNIH80-50J-315A	23.4	28	1450	7.5
TNIH80-50-315B	44	97	2900	30
TNIH80-50J-315B	22	24.3	1450	5.5
TNIH100-80-125	100	20	2900	11
TNIH100-80J-125	50	5	1450	1.5
TNIH10080-125A	91.8	16.8	2900	7.5
TNIH100-80J-125A	45.8	4.19	1450	1.1
TNIH100-80-160	100	32	2900	15
TNIH100-80J-160	50	8	1450	2.2
TNIH100-80-160A	91	26.5	2900	15
TNIH100-80J-160A	45.5	6.6	1450	2.2
TNIH100-65-200	100	50	2900	22
TNIH100-65J-200	50	12.5	1450	3
TNIH100-65-200A	93.5	43.7	2900	22
TNIH100-65J-200A	46.8	10.9	1450	3
TNIH100-65-200B	87.8	38.5	2900	18.5
TNIH100-65J-200B	43.9	9.6	1450	3
TNIH100-65-250	100	80	2900	37
TNIH100-65J-250	50	20	1450	5.5

TNIH100-65-250A	93.5	70	2900	37
TNIH100-65J-250A	46.8	17.4	1450	5.5
TNIH100-65-250B	87.8	61.7	2900	30
TNIH100-65J-250B	43.9	15.4	1450	4
TNIH100-65-315	100	125	2900	75
TNIH100-65J-315	50	32	1450	11
TNIH100-65-315A	93.5	109	2900	75
TNIH100-65J-315A	46.8	28	1450	11
TNIH100-65-315B	87.8	97	2900	55
TNIH100-65J-315B	43.9	24.3	1450	7.5
TNIH125-100-200	200	50	2900	45
TNIH125-100J-200	100	12.5	1450	7.5
TNIH125-100-200A	186.5	41.4	2900	37
TNIH125-100J-200A	93.3	10.3	1450	5.5
TNIH125-100-200B	175.5	38.5	2900	30
TNIH125-100J-200B	87.8	9.6	1450	5.5
TNIH125-100-250	200	80	2900	75
TNIH125-100J-200	100	20	1450	11
TNIH-125-100-250A	186.5	69.5	2900	75

TNIH125-100J-250A	93.3	17.4	1450	11
TNIH125-100-250B	175.5	61.5	2900	55
TNIH125-100J-250B	87.8	15.4	1450	7.5
TNIH125-100-315	200	125	2900	132
TNIH125-100J-315	100	32	1450	18.5
TNIH125-100-315A	187.9	110.4	2900	132
TNIH125-100J-315A	94	28.3	1450	15
TNIH125-100-315B	175.9	96.7	2900	90
TNIH125-100J-315B	87.8	24.2	1450	15
TNIH125-100-400	100	50	1450	30
TNIH125-100-400A	93.5	43.7	1450	30
TNIH125-100-400B	88	38.7	1450	22
TNIH150-125-250	200	20	1450	18.5
TNIH150-125-250A	187	17.5	1450	15
TNIH150-125-250B	176	15.5	1450	15
TNIH150-125-315	200	32	1450	30
TNIH150-125-315A	187	28	1450	30
TNIH150-125-315B	176	24	1450	30
TNIH150-125-400	200	50	1450	55
TNIH150-125-400A	187	43.7	1450	45
TNIH150-125-400B	176	38.7	1450	37
TNIH200-150-250	400	20	1450	37
TNIH200-150-250A	374	17.5	1450	30
TNIH200-150-250B	352.1	15.5	1450	30
TNIH200-150-315	400	32	1450	55
TNIH200-150-315A	374.2	28	1450	45
TNIH200-150-315B	352.1	24.7	1450	37
TNIH200-150-400	400	50	1450	90
TNIH200-150-400A	374.2	43.7	1450	75
TNIH200-150-400B	352.1	38.7	1450	75
TNIH200-150-500	400	80	1450	110
TNIH200-150-500	270	30	960	37
TNIH250-200-250	600	15	1450	37
TNIH250-200-315	600	25	1450	55
TNIH250-200-400	600	50	1450	132
TNIH250-200-500	600	75	1450	160
TNIH300-250-315	1000	25	1450	90
TNIH300-250-400	1000	44	1450	160
TNIH300-250-500	1000	55	1450	180
TNIH350-300-400	1500	40	1450	220
TNIH350-300-500	1500	60	1450	315
