ZA型石油化工離心泵

概述?ZA型化工流程離心泵，按照API610和VDMA24297（輕/中型）規范而設計、生產的產品。可輸送各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸溶液；各種溫度和濃度的氫氧化鈉和碳酸鈉等堿性溶液；各種鹽溶液；各種液態石油化工產品、有機化合物以及其它有腐蝕性的液體。該型泵適用于煉油廠、石油化學工業煤加工工程、低溫工程、造紙業、制糖業、供水廠、海水淡化廠、發電廠、環保工程和船舶業等。從電

所屬分類

化工泵

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



產品描述

參數

車間照片

概述

ZA型化工流程離心泵，按照API610和VDMA24297（輕/中型）規范而設計、生產的產品。可輸送各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸溶液；各種溫度和濃度的氫氧化鈉和碳酸鈉等堿性溶液；各種鹽溶液；各種液態石油化工產品、有機化合物以及其它有腐蝕性的液體。該型泵適用于煉油廠、石油化學工業煤加工工程、低溫工程、造紙業、制糖業、供水廠、海水淡化廠、發電廠、環保工程和船舶業等。從電動機端看，泵的旋轉方向為順時針方向旋轉。

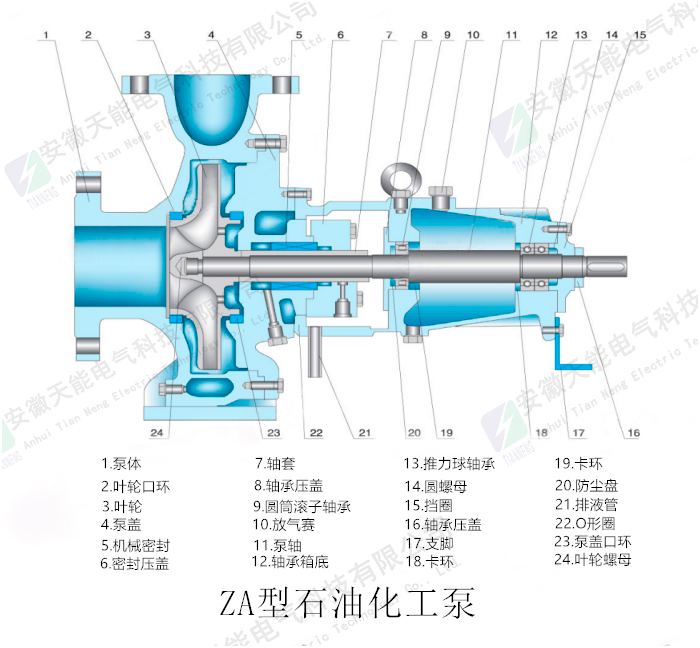

結構特點

該類型的化工流程是采用的標準管路按API規范設計。葉輪可用閉式、半開式、開式三種。可輸送清潔，含顆粒，含少量氣體介質。也可輸送高溫、低溫、強腐蝕介質。葉輪設有平衡孔加耐腐環，平衡軸向力。泵體和軸承架用中間連接段連接。根據不同的工況條件，中間連接段可采用不同的材質，避免輸送強腐蝕介質時軸承架、軸承嚴重腐蝕。同時中間連接段設有水冷腔，通冷卻循環水，阻隔高溫介質將高溫傳到軸承上。密封形式可采用填料密封，單、雙端面機械密封，集裝式單端面機械密封。根據不同情況和用戶對冷卻與沖洗要求，密封可按API682設計規范從案中選用。軸承架設計有空冷散熱片、風冷風扇、水冷腔三種形式，用戶可根據使用工況選用。軸承由油環從油箱里濺稀油潤滑。油箱內的油由水冷腔的水冷卻，軸承內的熱由冷水帶走，以保證軸承隨時處于正常工作狀態。根據介質溫度和壓力等情況，支撐形式采用中心支撐和腳架支撐。吸入及排出法蘭的額定壓力等級相同。

型號說明：

性能參數表：

泵型號	流量	揚程	配套電機
泵型號	m3/h	m	型號	功率 kw
ZA25-200	11.5	49	Y315S1-2	5.5
	10.5	42	Y112M-2	4
	9	36	Y100L-2	3
	7.5	28	Y90L-2	2.2
ZA25-250	16	70	Y160M1-2	11
	14.5	62	Y160M1-2	11
	13.6	42	Y132S1-2	7.5
	11.3	24	Y132S1-2	5.5
ZA25-315	20	128	Y200L1-2	30
	18.6	116	Y200L1-2	30
	17	99	Y180M-2	22
	15.7	87	Y160L-2	18.5
ZA40-160	28	33	Y132S1-2	5.5
	25.6	29	Y132S1-2	5.5
	22	22	Y12M-2	4
	20	16	Y90L-2	2.2
ZA40-200	29	53	Y160M1-2	11
	26	47	5.7	Y132S1-2
	22	39	132S1-2	5.5
	18	20	Y112M-2	4
ZA40-250	32	78	Y160L1-2	18.5
	30	72	Y160M2-2	15
	24	60	Y160M-1	11
	21	47	Y132S2-2	7.5

ZA40-315	42	115	Y200L1-2	37
	40	107	Y200L-2	30
	34	81	Y180M-2	22
	29	61	Y160M2-2	15
ZA50-160	50	34	Y160M1-2	11
	45	29	Y132S2-2	7.5
	38	22	Y132S1-2	5.5
	31	17	Y100L-2	3
ZA50-200	62	52	Y160L-2	18.5
	56	46	Y160M2-2	15
	49	37	Y160M1-2	11
	43	28	Y132S2-2	7.5
ZA50-250	70	82	Y180L1-2	30
	66	75	Y180L1-2	30
	60	60	Y180M-2	22
	50	45	Y160M2-2	15
ZA50-315	87	115	Y250M-2	55
	80	100	Y225M-2	45
	70	78	Y200L2-2	37
	57	57	Y180M-2	22
ZA50-400	82	194	Y315S-2	2.2
	78	175	Y280M-2	2
	70	140	Y280S-2	1.8
	60	102	Y255M-2	1.6

ZA80-160	94	32	Y160M2-2	3
	85	28	Y160M1-2	2.7
	76	23	Y160M1-2	2.5
	66	17	Y132S1-2	2.3
ZA80-200	103	54	Y200L1-2	3.2
	95	48	Y180M-2	3
	84	38	Y160M2-2	3
	70	31	Y160M1-2	2.8
ZA80-250	127	82	Y225M-2	4.2
	120	76	Y225M-2	3.8
	105	59	Y200L1-2	3.5
	87	45	Y180M-2	3.5
ZA80-315	141	127	Y280M-2	4.3
	132	121	Y280S-2	4
	115	97	Y250M-2	3.2
	90	74	Y200L2-2	3

ZA80-400	171	187	Y315L-2	4
	159	170	Y315L1-2	3.5
	136	130	Y315S-2	3
	110	95	Y280S-2	2.8
ZA00-160	162	29	Y180M-2	4.5
	150	24	Y160M2-2	4.2
	130	17	Y160M2-2	4
	110	12	Y132S2-2	3.5
ZA00-200	193	50	Y225M-2	3.5
	180	44	Y200L2-2	3
	155	35	Y200L1-2	2.8
	135	29	Y160L-2	2.8
ZA00-250	230	79	Y280S-2	4.5
	218	73	Y280S-2	4
	190	58	Y225M-2	4
	170	44	Y200L2-2	4
ZA100-315	250	126	Y315M-2	3.8
	240	120	Y315M-2	3.6
	203	97	Y280M-2	2.8
	170	71	Y280S-2	2.5

ZA100-400	300	194	Y355L1-2	4.5
	290	180	Y355M2-2	4
	260	145	Y315L-2	4
	224	105	Y315S-2	4
ZA150-200	320	44	Y250M-2	55
	300	39	Y255M-2	45
	265	30	Y200L2-2	37
	220	23	Y180M-2	22
ZA150-250	390	74	Y315S-2	110
	355	62	Y280M-2	90
	325	46	Y280S-2	75
ZA150-315	442	125	Y355M1-2	220
	430	120	355M1-2	220
	372	94	Y315L1-2	160
	310	68	Y280M-2	90
ZA150-400	520	205	Y280M-2	450
	498	190	Y280M-2	400
	453	151	Y355L1-2	315
	400	113	Y315L1-2	200

ZA200-250	610	72	Y315L1-2	160
	580	65	Y315L1-2	160
	520	47	Y315S-2	110
	470	32	Y280S-2	75
ZA200-315	710	122	Y355L2-2	355
	680	114	Y355L2-2	315
	600	87	Y315L2-2	200
	480	65	Y315M-2	132
ZA200-400	850	203	Y355L2-2	630
	830	190	Y355L2-2	630
	750	145	Y355L2-2	450
	670	106	Y355L2-2	315
ZA25-250	8.1	17.7	Y90L-4	1.5
	7.7	15.6	Y90L-4	1.5
	7.2	10.9	Y90L-4	1.5
	6	6.2	Y90S-4	1.1

ZA25-315	10	32.3	Y132S-4	5.5
	9.2	29	Y112M-4	4
	8.3	24.3	Y100L2-4	3
	7.6	22	Y100L2-4	3
ZA80-160	47	8	Y100L2-4	2.2
	42	7	Y100L2-4	2.2
	38	5.5	Y90L-4	1.5
	34	4	Y90L-4	1.5
ZA80-200	51	13.5	Y112M-4	4
	47	12	Y100L2-4	3
	41	9.5	Y100L1-4	2.2
	36	7.5	Y90L-4	1.5
ZA80-250	64	20	Y132M-4	7.5
	60	19	Y132M-4	7.5
	52	14.5	Y112M-4	4
	46	11	Y100L2-4	3
ZA80- 315	70	33	Y160L-4	15
	66	30	Y160L-4	15
	56	24	Y160M-4	11
	45	18	Y132S-4	5.5
ZA80-400	85	46	Y180L-4	22
	80	42	Y180M-4	18.5
	65	33	Y160L-4	15
	53	25	Y160M-4	11

ZA100-160	81	7.2	Y100L2-4	3
	73	6	Y100L2-4	2.2
	63	4.3	U90L1-4	1.5
	55	3	Y90S-4	1.1
ZA100-200	95	12.5	Y132S-4	5.5
	90	10.5	Y132S-4	5.5
	80	8.5	Y112M-4	4
	70	6	Y100L2-4	3
ZA100-250	115	20	Y160M-4	11
	110	18	Y160M-4	11
	100	14	Y132M-4	7.5
	90	10	Y132S-4	5.5
ZA100-315	125	31	Y180M-4	18.5
	119	29	180M-4	18.5
	104	24	Y160L-4	15
	83	17.5	Y160M-4	11
ZA100-400	150	48	Y225S-4	37
	145	44	Y200L-4	30
	130	36	Y180L-4	22
	115	26	Y160L-4	15

ZA100-500	180	75	Y280S-4	75
	167	68	Y250M-4	55
	142	53	Y225S-4	37
	120	42	Y200L-4	30
ZA150-200	160	11	Y132M-4	7.5
	152	9.5	Y132M-4	7.5
	140	7	Y132S-4	5.5
	123	5	Y100L2-4	3
ZA150-250	195	18.5	Y160L-4	15
	180	16	Y160-4	15
	160	11.5	Y160M-4	11
ZA150-315	220	32.5	Y200L-4	30
	210	30	Y200L-4	30
	180	24	y180l-4	22
	150	17	y160l-4	15
ZA150-400	260	51	Y250M-4	55
	250	48	Y250M-4	55
	225	38	Y225S-4	37
	200	28	Y200L-4	30
ZA150-500	300	77	Y315S-4	110
	283	72	Y280M-4	90
	233	59	Y280S-4	75
	208	45	Y225M-4	45

ZA150-560	335	104	Y315L1-4	16
	315	97	Y315M-4	132
	260	80	Y280M-4	90
	212	60	Y280S-4	75
ZA200-250	305	17.5	Y180L-4	220
	338	105.5	Y315L-4	185
	274	82	Y315M-4	132
	220	60	Y280S-4	75
ZA200-315	350	30	Y225M-4	46
	340	29	Y225S-4	37
	300	22	Y200L-4	30
	250	15	Y180M-4	18.5
ZA200-400	426	50	y280m-4	90
	410	47	y280s-4	75
	370	36.5	y250m-4	55
	332	27	y225m-4	45
ZA200-500	496	84	Y315L-4	185
	470	79	Y315L1-4	160
	400	63	Y315S-4	110
	330	48	Y280S-4	75
ZA200-560	540	105	Y355M1-4	220
	510	98	Y355M1-4	220
	440	81	Y315L1-4	160
	350	62	Y315S-4	110

ZA200-630	580	32	Y355L2-4	315
	550	125	Y355L1-4	280
	468	100	Y355M1-4	220
	372	75	Y315M-4	132
ZA250-315	545	27	Y250M-4	55
	528	25	Y280M-4	55
	480	19	Y225S-4	37
	434	13	Y200L-4	30
ZA250-400	660	49	Y315M-4	132
	630	46	Y315S-4	110
	565	36	Y280S-4	75
	500	24	Y250M-4	55
ZA250-500	800	82	Y355M1-4	250
	770	76	Y355M1-4	250
	700	36	Y315L1-4	160
	630	42	Y315S-4	110
ZA250-560	860	106	Y355M2-4	355
	830	98	Y355M2-4	355
	760	78	Y355M2-4	250
	665	57	Y315L1-4	160
ZA250-630	855	128	Y355L1-4	450
	816	119	Y355L1-4	400
	720	96	Y355L1-4	280
	625	71	Y315L1-4	160

ZA300-400	1050	48	Y315L2-4	200
	1010	45	Y315L-4	185
	900	34	Y315M-4	132
	780	26	Y280M-4	90
ZA300-500	1240	78	Y355L2-4	355
	1170	75	Y355L2-4	315
	1050	57	Y355M2-4	250
	870	42	Y315L1-4	160
ZA300-560	1340	104	Y355M1-4	500
	1280	97	Y355M1-4	500
	1140	77	Y355M1-4	355
	950	56	Y355M1-4	220
ZA300-630	1450	132	Y355L2-4	710
	1375	125	Y355L2-4	710
	1170	100	Y355L2-4	450
	950	75	Y355L2-4	315
ZA400-500	1900	74	Y355M1-4	500
	1800	70	Y355M1-4	450
	1600	52	Y355M1-4	355
	1320	38	Y355M1-4	220

ZA400-560	2040	98	Y355L2-4	710
	1950	91	Y355L2-4	630
	1760	74	Y355L2-4	500
	1500	54	Y355L2-4	315
ZA400-630	2390	125	Y355L2-4	1120
	2280	117	Y355L2-4	1000
	1960	117	Y355L2-4	710
	1610	70	Y355L2-4	450
